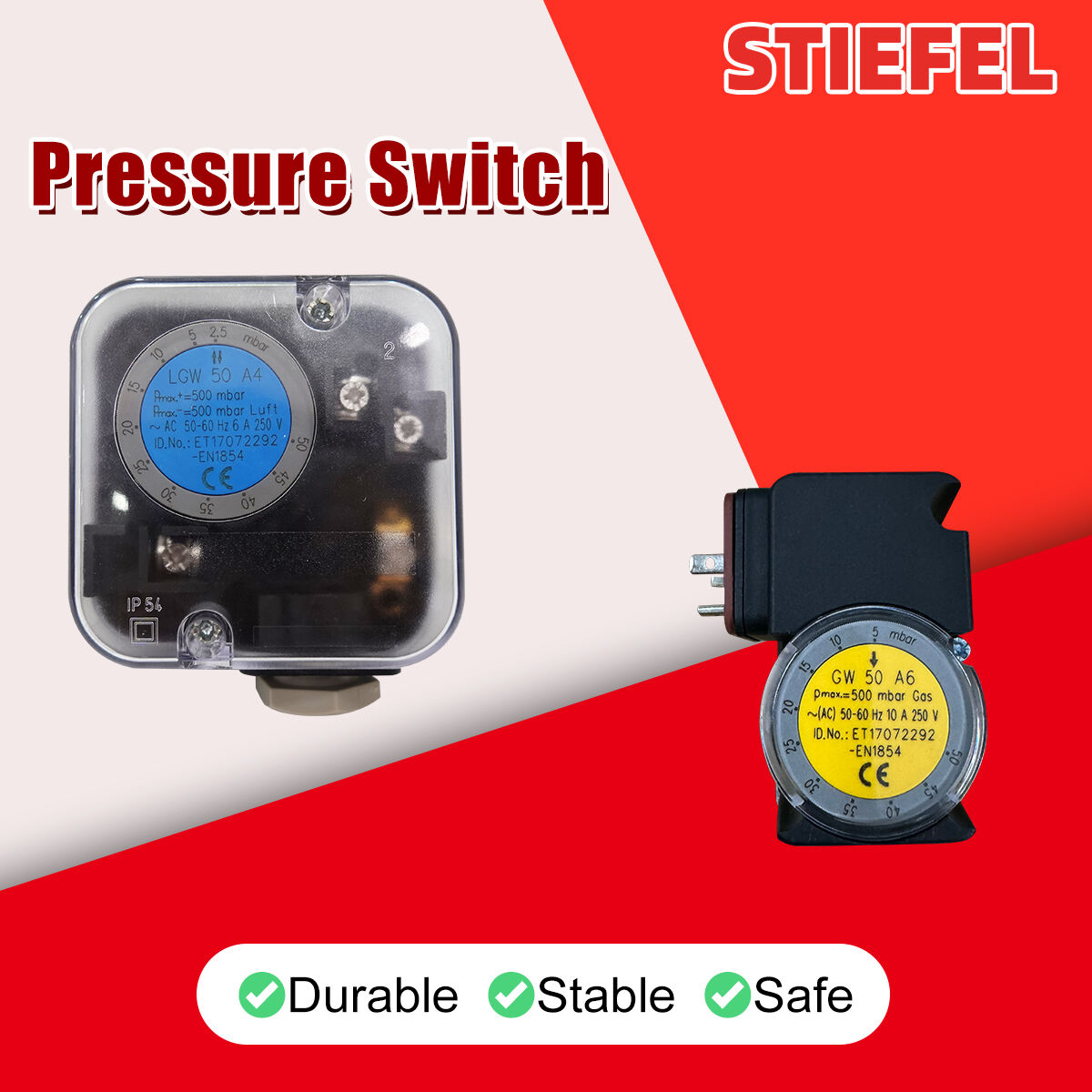

¿Cómo seleccionar interruptores de presión fiables? Consejos rápidos para puestas en marcha sin fallos de calderas

Criterios fundamentales de selección de interruptores de presión para la seguridad de calderas

Rango de presión de funcionamiento y márgenes de seguridad: por qué una presión de trabajo 1,5 veces superior resulta insuficiente en calderas de vapor

Las calderas de vapor necesitan interruptores de presión capaces de soportar al menos 2,5 veces la presión máxima de trabajo, en lugar del margen de seguridad habitual de 1,5 veces, debido a los repentinos choques térmicos que se producen justo al iniciar la operación. Estos rápidos picos de presión suelen alcanzar aproximadamente 2,8 veces el valor normal, lo que significa que los interruptores más pequeños simplemente no los resisten y acaban fallando mucho antes de tiempo. Según informes de campo de equipos de mantenimiento de diversas plantas, cerca de un tercio de todas las paradas de calderas se deben a que los técnicos pasaron por alto estos picos de presión temporales durante la instalación o la calibración de los interruptores. Para quienes deseen mantener sus sistemas funcionando sin interrupciones constantes:

• Especifique interruptores con una clasificación mínima de 2,5 veces la presión de operación
• Elija modelos con compensación de histéresis integrada para amortiguar los efectos del golpe de ariete en vapor
• Validar la calibración conforme a las tolerancias de la Sección IV del Código ASME BPVC: esto garantiza la alineación con las curvas de respuesta de las válvulas de seguridad de calderas y evita tanto disparos falsos como apagados tardíos.

Presión de prueba frente a presión de rotura: garantizar el confinamiento del evento de sobrepresión

La presión de prueba de un interruptor se refiere a la presión máxima continua que puede soportar sin sufrir daños permanentes, y esta debe ser al menos un 25 % superior a la que podría producirse en las situaciones más extremas de sobrepresión. Cuando hablamos de presión de rotura, nos referimos al punto en que el dispositivo falla por completo, y para que esto ocurra debe aplicarse una presión aproximadamente cuatro veces mayor que la presión de trabajo normal. Los interruptores que cumplen la norma EN 14597 pueden mantener sus sellos intactos incluso bajo presiones de prueba de hasta 10 000 PSI, lo que los convierte en opciones fiables, especialmente cuando las válvulas de seguridad no funcionan correctamente. Por otro lado, los interruptores que no cumplen dicha norma podrían fallar ya a solo el 150 % de la presión de operación habitual, lo cual está muy por debajo del nivel considerado seguro. Busque interruptores cuya relación entre presión de prueba y presión de rotura sea de al menos 4:1. Esta relación concreta ofrece una imagen más clara de la capacidad del interruptor para contener la presión que el análisis independiente de cada uno de estos valores por separado.

Compatibilidad con medios y temperaturas para la fiabilidad a largo plazo de los interruptores de presión

Materiales compatibles con vapor: acero inoxidable 316 frente a latón por encima de 150 °C

La elección de los materiales es realmente fundamental para garantizar un rendimiento fiable y la seguridad en los sistemas de vapor a lo largo del tiempo. El acero inoxidable grado 316 resiste bien el calor y presenta una alta resistencia a la corrosión, incluso a temperaturas de aproximadamente 250 grados Celsius. Esto se debe a que contiene cromo, níquel y molibdeno, que actúan conjuntamente para formar una capa protectora de óxido sobre la superficie. Esta capa ayuda a prevenir tanto los daños por oxidación como las indeseables grietas por tensión que pueden desarrollarse con el paso del tiempo. El latón, sin embargo, presenta una historia distinta. Una vez que las temperaturas superan los aproximadamente 150 grados Celsius, el latón comienza a degradarse rápidamente mediante un proceso denominado deszincificación, en el que el zinc se lixivia selectivamente. Esto debilita la estructura metálica y hace que sea mucho más propenso a agrietarse al estar expuesto al vapor. Cualquier persona que intente utilizar componentes de latón en entornos de vapor caliente debe tener presente que, con el tiempo, inevitablemente se enfrentará a problemas: las juntas pueden fallar, los instrumentos podrían comenzar a ofrecer lecturas inexactas y los importantes dispositivos de interbloqueo de seguridad podrían no funcionar correctamente ante cambios bruscos de presión.

Estabilidad térmica y deriva del punto de consigna: mitigación de los efectos de la expansión del diafragma

Cuando los diafragmas sensoriales se expanden debido al calor, tienden a desviarse de sus puntos de ajuste. Esto se vuelve realmente problemático durante el arranque de la caldera, ya que, a medida que aumentan las temperaturas, la presión necesaria para activar la respuesta disminuye antes de que la presión de vapor alcance su valor máximo. ¿Qué ocurre entonces? El sistema termina funcionando bajo presión, lo que puede hacer que los dispositivos de seguridad intermitentes pierdan por completo su ventana de activación. Para solucionar este problema, los ingenieros incorporan características de diseño especiales, como componentes bimetálicos o materiales de aleación especialmente emparejados, que contrarrestan esas fuerzas de expansión. Estos sistemas compensados mantienen la precisión dentro de aproximadamente un 1 % en todo el rango posible de temperaturas. Lograr esto correctamente va más allá de simples cifras en un manómetro: garantiza que las paradas se produzcan de forma predecible y consistente, tal como fue concebido el funcionamiento del sistema de control de la caldera.

Comportamiento del punto de ajuste, precisión y alineación de la banda muerta con la lógica de control de la caldera

Puntos de ajuste fijos de fábrica frente a puntos de ajuste ajustables: Priorizar la integridad del interbloqueo sobre la flexibilidad en campo

Cuando se trata de funciones críticas de seguridad en calderas, como los cortacircuitos por alta presión y los bloqueos por bajo nivel de agua, la mayoría de los expertos recomiendan utilizar interruptores con punto de ajuste fijo de fábrica en lugar de los ajustables. Estos modelos sellados y previamente calibrados evitan que las personas los manipulen in situ y, además, presentan una deriva mucho menor con el paso del tiempo. Las pruebas en campo demuestran, de hecho, que las unidades ajustables tienden a experimentar una deriva aproximadamente tres veces más frecuente ante cambios de temperatura. Incluso pequeñas cantidades de deriva son muy significativas: hablamos de retrasos de 15 a 30 milisegundos en el momento de activación, lo cual puede parecer poco, pero sí puede ser suficiente para permitir que la presión supere los límites establecidos en la Sección IV del Código ASME BPVC cuando ocurre una falla. La principal ventaja de los puntos de ajuste fijos radica en su fiabilidad: funcionan de la misma manera en cada ocasión y se integran perfectamente con los controles existentes de caldera y los sistemas de gestión de quemadores en distintas instalaciones.

Optimización del intervalo muerto para prevenir el ciclo corto en aplicaciones de calderas modulantes

La banda muerta, que básicamente es la diferencia entre el momento en que un sistema se activa y el momento en que se desactiva según los niveles de presión, requiere un dimensionamiento adecuado para garantizar una estabilidad óptima de la modulación. Si esta diferencia se vuelve demasiado pequeña, por ejemplo, inferior al 5 % de la presión con la que se está trabajando, el sistema comienza a alternar constantemente entre los estados de encendido y apagado. El sistema simplemente sigue activándose y desactivándose de forma repetida, ya que la presión fluctúa muy cerca del valor establecido como objetivo. Este tipo de comportamiento genera una carga significativa sobre diversos componentes, como solenoides, actuadores y sistemas de control. Los datos obtenidos en campo indican que, en estas situaciones, las tasas de fallo aumentan aproximadamente un 40 % más. Por ejemplo, en una configuración estándar de 100 PSI, la mayoría de los usuarios observa que establecer una banda muerta entre 7 y 10 PSI funciona bastante bien. Esto proporciona un margen suficiente para absorber las variaciones normales de presión sin hacer que todo el sistema resulte lento, pero aun así permite que reaccione con rapidez ante una situación real de sobrepresión que requiera atención.

Errores comunes relacionados con certificaciones, instalación correcta y selección del interruptor de presión superior

Certificaciones esenciales: ASME BPVC Sección IV, UL 508 y EN 14597 — qué cubren realmente

Las certificaciones de seguridad no son complementos opcionales ni artificios de marketing, sino requisitos esenciales para un funcionamiento adecuado. La norma ASME BPVC Sección IV verifica si el equipo puede contener con seguridad la presión y soportar sobrecargas inesperadas sin fallar de forma catastrófica. Luego está la norma UL 508, que evalúa la resistencia de los componentes eléctricos ante la activación repetida de interruptores y determina si pueden producirse chispas en entornos peligrosos. Para calderas en toda Europa, también adquiere importancia la norma EN 14597, ya que garantiza que los materiales funcionen correctamente bajo esfuerzos térmicos y mantengan su integridad estructural a las presiones de operación. Al instalar estos sistemas, no confíe únicamente en las etiquetas adheridas a algún panel. Las inspecciones reales requieren pruebas documentales tangibles que demuestren el cumplimiento normativo; por lo tanto, siempre revise dichos certificados oficiales antes de dar por concluido cualquier trabajo de instalación.

Errores de instalación que provocan disparos falsos: orientación, vibración, conexión a tierra e incompatibilidad de roscas

Incluso los interruptores certificados y correctamente especificados fallan prematuramente si se instalan de forma inadecuada. Los errores más comunes incluyen:

• Desalineación vertical que provoca distorsión del diafragma o acumulación de condensado en la cámara de detección
• Migración del sellador de rosca hacia los orificios de detección, bloqueando la transmisión de presión
• Bucles de tierra causados por recorridos compartidos en conductos, lo que introduce ruido eléctrico en las señales de control de bajo voltaje
• Montaje sobre superficies vibrantes sin aislamiento, lo que induce una deriva del punto de ajuste
• Rosca cruzada o apriete excesivo de las conexiones BSPP, lo que comprime de forma asimétrica las juntas adheridas y genera microfugas que se confunden con pérdida de presión

Siempre realice pruebas estáticas de presión —antes de energizar los circuitos de control— para detectar fugas o interferencias mecánicas inducidas por la instalación. La puesta en servicio con perfiles reales de presión, y no solo con calibración en banco, garantiza que el interruptor se comporte de forma predecible dentro de todo el ecosistema de control de la caldera.
