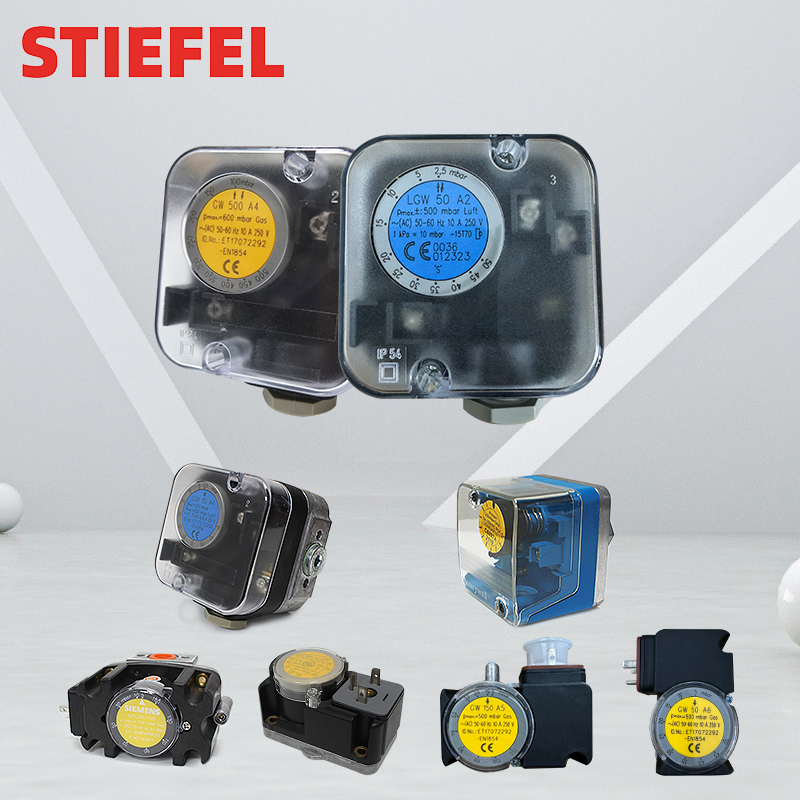

Pourquoi un pressostat est-il essentiel dans les brûleurs industriels ?

Fonction principale de sécurité : Comment les commutateurs de pression activent la logique de protection contre les flammes

Application de la pré-épuration, vérification de l'allumage et validation de la pression après l'allumage

Les pressostats jouent un rôle essentiel dans la sécurité des brûleurs industriels pendant leur fonctionnement. Lorsque le système passe par sa phase de pré-épuration, ces dispositifs vérifient s'il y a suffisamment d'air en circulation dans les conduits, à une pression d'environ 0,2 à 0,8 pouce de colonne d'eau. Cela permet de garantir une ventilation adéquate avant que tout combustible ne soit libéré dans la chambre, évitant ainsi l'accumulation dangereuse de gaz. Dès l'allumage, les pressostats détectent les variations rapides de pression provoquées par l'inflammation de la flamme pilote, généralement en quelques millièmes de seconde seulement. Ceci indique au système de contrôle qu'il peut passer aux étapes suivantes du processus. Une fois la flamme principale établie, une surveillance continue est également assurée. Les pressostats surveillent les niveaux de pression tout au long du cycle de combustion afin de maintenir la stabilité du fonctionnement. Si l'un de ces contrôles de sécurité échoue, des problèmes graves peuvent survenir, tels que des explosions ou des fuites de carburant dangereuses. La plupart des équipements modernes utilisent désormais des automates programmables (API) pour gérer toutes ces fonctions de sécurité. Ces contrôleurs n'autorisent pas le brûleur à passer aux différentes étapes du processus sans avoir reçu confirmation de chaque pressostat, selon l'ordre requis.

Impact de la défaillance : Pourquoi 92 % des verrouillages des brûleurs ASME CSD-1 proviennent d'erreurs de validation des pressostats

Les commutateurs de pression défectueux peuvent gravement compromettre les systèmes de sécurité. Selon des rapports du secteur, environ 92 % des verrouillages de brûleurs conformes aux normes ASME CSD-1 résultent en réalité de problèmes liés aux contrôles de pression dans la plupart des cas. Les coupables habituels ? La dérive de l'étalonnage hors spécifications ou les capteurs qui se salissent avec le temps. Lorsque des mesures erronées surviennent pendant la phase de pré-épuration, cela entraîne des arrêts inutiles de l'équipement. Pire encore, si des pannes passent inaperçues au démarrage de l'allumage, il existe un risque réel de libération de carburant sans vérification adéquate, ce qui crée un danger sérieux d'explosion. En examinant les dysfonctionnements les plus fréquents, on constate que les membranes s'usent après plusieurs cycles, provoquant des réponses retardées. L'accumulation de contaminants à l'intérieur du système perturbe également la réaction du commutateur face aux variations de pression. Et n'oublions pas non plus les problèmes électriques dans les circuits de preuve de fermeture. Des vérifications régulières d'entretien combinées à une surveillance continue des différences de pression pendant le fonctionnement font une grande différence pour éviter ce type d'incidents.

Application indépendante du carburant : Exigences relatives aux pressostats pour brûleurs à gaz, au fioul et bicommissaires

Seuils de pression différentielle pour systèmes à faible teneur en NOx et à combustion étagée (<0,5 po c.e.)

Les pressostats jouent un rôle essentiel en matière de sécurité pour divers types de carburants, et ils sont configurés différemment selon le type de carburant utilisé. Pour les brûleurs à faible émission de NOx, obtenir un bon réglage de l'air implique de travailler avec des différences de pression inférieures à environ la moitié d'un pouce de colonne d'eau afin de maintenir une flamme stable et des émissions réduites. La situation devient encore plus délicate avec les systèmes de combustion étagée, qui divisent le flux d'air en plusieurs zones. La surveillance de la pression doit ici détecter des variations très faibles, faute de quoi on risque des problèmes tels que le détachement de flamme ou, pire encore, des phénomènes de retour de flamme. Ce niveau de précision est crucial pour respecter à la fois les normes d'efficacité et de sécurité dans différentes applications.

Les unités à gaz utilisent des commutateurs calibrés pour une coupure rapide de la vanne de gaz en cas d'écart ; les brûleurs au fioul exigent une résistance aux pulsations dans les conduites de carburant ; les systèmes bivalents nécessitent des pressostats capables de s'adapter aux profils de viscosité différents lors du changement de combustible, sans recalibrage. Les normes opérationnelles clés incluent :

• Vérification de la combustion étagée : S'assurer que chaque zone maintient des différences de pression dans une plage de ±0,1 po c.e.
• Intégration de la logique de sécurité : Relier la validation de pression au système de gestion du brûleur (BMS) afin d'arrêter le système dans les 0,3 seconde en cas de conditions dangereuses

Les seuils ultrabaissés de différence de pression (<0,5 po c.e.) dans les brûleurs modernes à faibles émissions représentent une réduction de 70 % par rapport aux systèmes conventionnels — ce qui impose une hystérésis quasi nulle, des membranes spécialisées et un strict respect des directives ASME CSD-1. Le dépassement de ces tolérances réduit l'efficacité de combustion de 15 à 22 % dans les systèmes étagés.

Intégration aux commandes de pression de chaudière pour une fiabilité opérationnelle

Les interrupteurs de pression industriels sont indispensables pour harmoniser la sécurité et l'efficacité des chaudières. Leur intégration avec les régulateurs de pression influence directement la stabilité du système, les performances de modulation et la longévité des équipements.

Séparation fonctionnelle : régulateurs de pression de fonctionnement par rapport aux régulateurs de pression haute limite (réarmement manuel) conformément à la norme ASME Section I

Conformément aux exigences de la norme ASME Section I, une séparation physique et fonctionnelle distincte doit exister entre les commandes de fonctionnement normales et celles des limites hautes nécessitant une réarmement manuel. Cette configuration permet d'éviter des situations dangereuses où la pression pourrait échapper à tout contrôle. La commande de fonctionnement standard gère automatiquement les variations normales de pression en s'activant et se désactivant selon les besoins. En parallèle, la limite haute à réarmement manuel agit comme une mesure de sécurité secondaire qui ne s'active que lorsqu'une surpression avérée au-delà des niveaux sécuritaires a été détectée. Des commutateurs de pression spéciaux vérifient que ces deux systèmes fonctionnent correctement ensemble, en garantissant que les brûleurs s'arrêtent uniquement lorsque la pression dépasse effectivement les seuils considérés comme sûrs. En maintenant ces systèmes séparés, les pics de pression à court terme n'entraînent pas l'arrêt inattendu de l'ensemble du système, ce qui permet aux opérations de continuer sans interruptions inutiles.

Synergie de contrôle modulant : comment les interrupteurs de pression optimisent le rapport de modulation et réduisent le risque de cyclage rapide

Les interrupteurs de pression dans les chaudières à modulation fonctionnent en ajustant l'intensité de la combustion des brûleurs selon les besoins réels du système à chaque instant. Ces dispositifs détectent de légères variations de différence de pression et peuvent gérer des rapports de modulation supérieurs à 10:1 tout en maintenant une flamme stable. Le cyclage rapide appartient au passé lorsque ces interrupteurs sont correctement installés. Pourquoi est-ce important ? Parce que les cycles répétés d'allumage et d'extinction provoquent des contraintes thermiques, endommagent les réfractaires et gaspillent du combustible. Lorsque la demande de chaleur est moindre, l'interrupteur de pression attend simplement que la pression descende en dessous du seuil requis avant de redémarrer le brûleur. Cette approche réduit d'environ 40 % la fréquence des cycles de démarrage et d'arrêt dans les installations dont la charge varie. Le résultat ? Des composants plus durables dans l'ensemble et une efficacité globale améliorée en matière de combustion du combustible.

Intégrité technique : Conception, certification et critères de performance pour les pressostats industriels

Configurations normalement ouverte et normalement fermée selon UL 863 et NFPA 85

Les interrupteurs de pression se présentent généralement sous deux formes : contacts normalement ouverts (NO) ou contacts normalement fermés (NC), chacun assurant différentes fonctions de sécurité dans les environnements industriels. Avec les contacts NO, le circuit reste ouvert jusqu'à ce qu'un seuil d'activation soit atteint, moment où il se ferme pour permettre le passage du courant. Ces dispositifs conviennent parfaitement à des applications telles que la vérification d'un débit d'air suffisant avant la mise en marche d'un équipement. En revanche, les contacts NC sont initialement fermés mais s'ouvrent automatiquement lorsque la pression devient trop élevée, interrompant ainsi les circuits d'allumage conformément aux exigences de la norme NFPA 85 pour garantir la sécurité des procédés de combustion. Concernant la conformité à la norme UL 863, les fabricants doivent assurer un espacement adéquat entre les contacts, maintenir certaines distances entre parties conductrices et réussir des tests évaluant leur résistance aux claquages électriques afin d'éviter les arcs électriques dangereux. La plupart des utilisateurs de systèmes à faible teneur en NOx, où les pressions restent inférieures à environ un demi-pouce de colonne d'eau, optent généralement pour des configurations NC, car elles gèrent nettement mieux ces situations critiques de pression limite que leurs homologues NO.

Conformité SIL-2 : Exigences en matière de temps de réponse, d'hystérésis et de preuve de fermeture

La certification SIL-2 exige que les pressostats répondent à trois critères rigoureusement validés :

• Temps de Réponse < 200 ms pour interrompre les séquences d'allumage dangereuses
• Hystérésis ≥ 15 % de la valeur de consigne afin d'éviter le claquement des contacts près des points de déclenchement — particulièrement critique dans la modulation des ventilateurs avec variateur de fréquence (VFD)
• Vérification de la preuve de fermeture , à l'aide de contacts auxiliaires ou d'indicateurs de position, pour confirmer le mouvement physique des contacts

Ces caractéristiques garantissent collectivement une probabilité de défaillance dangereuse inférieure à 1 % et un taux de couverture diagnostique supérieur à 90 %. Les systèmes de gestion de brûleur intègrent ces signaux vérifiés dans des chaînes logiques redondantes, renforçant ainsi l'intégrité de sécurité de la combustion et réduisant les verrouillages dus aux erreurs de validation — conformément au chiffre de 92 % cité dans l'analyse des incidents ASME CSD-1.

Dépannage préventif : Diagnostic et prévention des pannes fréquentes des pressostats

Différencier les véritables événements de surpression des dérives de calibration ou des désalignements des capteurs du plénum

Un diagnostic précis commence par distinguer une surpression réelle d'une erreur d'instrumentation. Les déclenchements erronés courants incluent :

• La dérive de calibration due au vieillissement des membranes ou aux variations de température ambiante
• Le mauvais alignement du capteur de collecteur faussant l'interprétation du débit d'air
• L'encrassement des lignes de mesure ou des tubes d'impulsion par des débris

Vérifiez les mesures à l'aide de manomètres d'étalonnage traçables aux points prévus, et croisez les valeurs avec les enregistrements du contrôleur lors du démarrage, en régime permanent et à l'arrêt. Documentez les pressions de référence annuellement afin de détecter précocement d'éventuelles déviations subtiles. Dans les applications bas NOx, un écart de seulement 0,1 po c.e. peut provoquer des verrouillages intempestifs.

Analyse de corrélation entre variateur de fréquence et ventilateur : identification des causes profondes des déclenchements dus aux pics de pression

Les transitoires de pression induits par le variateur de fréquence (VFD) représentent 38 % des déclenchements inexpliqués. Une analyse efficace de la cause racine exige de corréler les événements de déclenchement avec :

1. Les taux d'accélération/décélération du VFD par rapport à l'inertie du ventilateur
2. La rétroaction de position des registres pendant les transitions de modulation
3. Délai de réponse du détecteur de pression par rapport aux signaux de contrôle du PLC

Utilisez des données SCADA synchronisées par horodatage et installez des enregistreurs transitoires pour capturer les pics à l'échelle microsecondes invisibles à l'échantillonnage standard du PLC. L'optimisation des temps de rampe du VFD atténue le coup de bélier tout en préservant la stabilité de la combustion, réduisant ainsi le cyclage rapide de 72 % dans les systèmes modulants.

Questions fréquemment posées

Qu'est-ce qu'un détecteur de pression dans un brûleur industriel ?

Un détecteur de pression dans un brûleur industriel surveille le débit d'air et les variations de pression afin d'assurer un fonctionnement sécurisé. Il permet de détecter le mouvement d'air pendant la pré-ventilation, les variations de pression lors de l'allumage, et de maintenir une stabilité de pression tout au long du processus de combustion.

Pourquoi les erreurs du détecteur de pression sont-elles souvent à l'origine de blocages du brûleur ?

Les erreurs du détecteur de pression provoquent fréquemment des blocages du brûleur car elles peuvent résulter de mauvais calibrages, de capteurs sales ou de membranes usées, entraînant des mesures erronées et donc des arrêts inutiles.

Quels types de configurations de détecteurs de pression existent ?

Les interrupteurs de pression existent en configurations normalement ouvertes (NO) et normalement fermées (NC). Les interrupteurs NO se ferment lorsqu'un seuil de pression spécifique est atteint, tandis que les interrupteurs NC s'ouvrent lorsque la pression dépasse les limites de sécurité, contribuant ainsi à la sécurité en matière de combustion.

Comment la conformité SIL-2 améliore-t-elle la sécurité des interrupteurs de pression ?

La conformité SIL-2 garantit que les interrupteurs de pression disposent de temps de réponse rapides, d'une hystérésis contrôlée et de fonctions de vérification de fermeture, éléments qui ensemble assurent une couverture diagnostique élevée et réduisent les risques de défaillances dangereuses.
