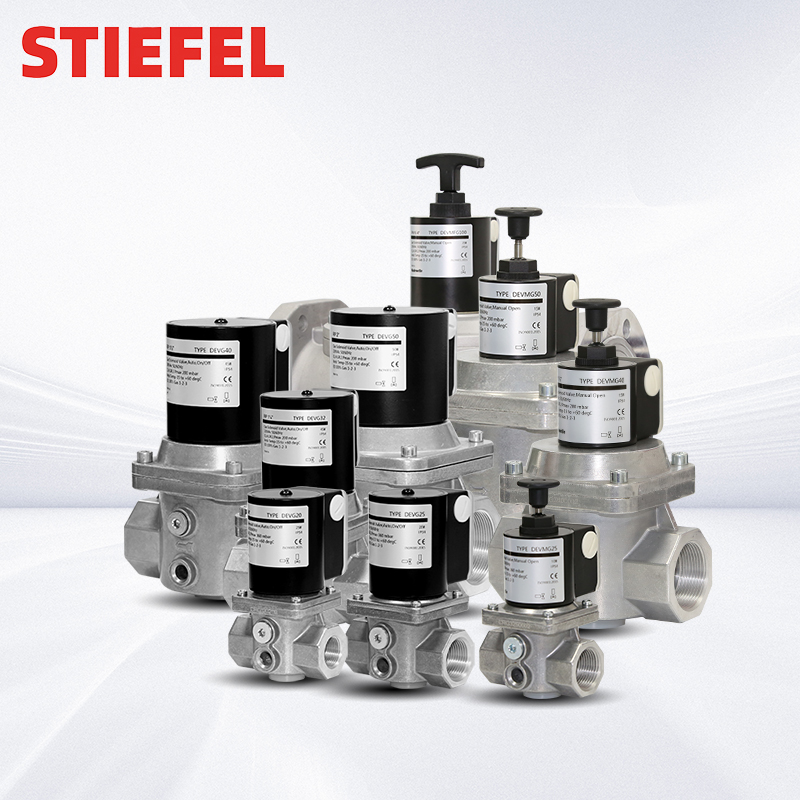

Соленоидни вентили: Осигурајте стабилан рад система за гас

Како соленоидни вентили функционишу у системима за гас

Основе електромагнетне актације и кретања клипа

Проток гаса контролише се електромагнетним вентилима преко електромагнетног дејства. Када струја протиче кроз намотај, ствара се магнетно поље које подиже метални клип против отпора опруге, отварајући пролаз за гас. Чим се напајање искључи, опруга брзо враћа клип назад у затворен положај, што код већине директно делујућих модела траје између 5 и 10 милисекунди. Да би ови вентили правилно радили, магнетна сила мора бити довољно јака да преодладе како натег опруге, тако и притисак са стране гаса који делује у супротном смеру. Ако сила није довољна, дође до непотпуног затварања или споре реакције када вентил треба да се затвори.

Директно делујући насупрот пилот-оптерећеним електромагнетним вентилима: перформансе у применама са гасом

Клапне са директним деловањем постављају клип непосредно изнад отвора, омогућавајући брзо и сигурно искључење, што је критично за безбедност горионика. Клапне које раде помоћу пилот-вентила користе разлику у притиску система преко мембране како би олакшале отварање – смањујући потребну снагу намотаја, али повећавајући задршку. Према ASME B16.40, ове клапне одржавају стабилну регулацију протока при разликама у притиску већим од 5:1.

Време одзива клапна и његова кључна улога у стабилности протока гаса

Brzo zatvaranje ventila je od velikog značaja kada je u pitanju sprečavanje opasnih gasova da se nakupljaju u slučaju hitnih situacija. Standard NFPA 86 zahteva da se sistemi potpuno isključe u roku od samo 250 milisekundi. Kada dođe do kašnjenja, počinju da se formiraju talasi pritiska koji ometaju proces sagorevanja, što može dovesti do potpunog gašenja plamena ili, još gore, do opasnog povratnog paljenja. Kod veoma osetljivih procedura, kao što je analiza gasnom hromatografijom, potrebna su još brža vremena zatvaranja, ispod 50 milisekundi, kako bi rezultati ostali tačni i pouzdani. Pravilno izračunavanje veličine kalema nije samo pitanje brojeva na papiru. Ovi kalemovi moraju pravilno da upravljaju i brzinom i momentom gasa. Ako su premaški ili slabijeg kapaciteta, jednostavno neće moći da savladaju otpor koji stvara protok velikih količina gasa.

Osnovni sastavni delovi i konfiguracije za pouzdanu regulaciju gasa

Ključni unutrašnji delovi: kalem, klip, membrana i konstrukcija otvora

Када струја протиче кроз електромагнетну калем, генерише се сила потребна за покретање. Ова сила помера клип који затим претвара силу у линеарно кретање како би отворио или затворио отвор вентила. Посебно код управљаних вентила, ово кретање контролише мембрану која делује као флексибилна баријера за контролу протока флуида. Облик самог отвора има велики значај за износ пада притиска кроз њега и количину флуида која може да прође. Истраживања показују да добар дизајн може смањити губитке услед пада притиска за око 34 процента у системима са гасом, према истраживању Института за контролу протока флуида из 2023. године. Тачност обраде материјала такође има велики значај, јер чак и мале варијације имају утицаја кад су у питању понављајуће промене температуре и флуктуације притиска током времена.

2-путни насупрот 3-путном распореду соленоидних вентила за управљање протоком гаса

Ventili sa dva priključka (ili 2-putni ventili) odlični su za osnovnu funkciju uključivanja/isključivanja u jednostavnim gasnim instalacijama. Kada je potrebna veća kontrola nad smerom kretanja gasa, koriste se ventili sa tri priključka (3-putni ventili). Oni omogućavaju prebacivanje između glavne i rezervne linije za snabdevanje, mešanje različitih inertnih gasova radi preciznog podešavanja procesa sagorevanja ili usmeravanje gasa za ispiranje kroz alternativne puteve, po potrebi. Koristite 2-putne ventile uvek kada je potrebno jednostavno prekinuti protok. Sa 3-putnim modelima zadržite situacije u kojima je operativno važno menjati smer protoka gasa. Korišćenje složenijih rešenja od neophodnog dodatno komplikuje sistem i stvara više potencijalnih mesta gde mogu nastati curenja u budućnosti.

Izbor materijala: nerđajući čelik i legure otporne na koroziju za zahtevne uslove u gasnim sredinama

Тело од нерђајућег челика SS316 истиче се по својој способности да отпорно делује на влагу, угљен диоксид и свакодневне угљоводоничне гасове присутне у већини индустријских средина. Када је реч о заиста агресивним супстанцама као што је мокар хлор или водоник сулфид, не говорећи већ о природном гасу са високим садржајем сумпора, инжењери често прибегавају специјалним легурама као што је Хастеллој C-276, који има много бољу отпорност на корозију. Заптивке и мембране захтевају исто толико пажње. Узмимо на пример PTFE – одлично функционише са киселинама, оксидантима и може подносити температуре све до 500 степени Фаренхајта. EPDM гума погодна је за парне системе и средине богате кисеоником где температуре не прелазе 300F. А затим имамо Витон, који изузетно добро ради у срединама са пуно горива и угљоводоника, све до око 400F. Према недавним подацима из стандарда ASME B31.3-2022, око седам од десет раних кварова вентила заправо је изазвано несагласношћу материјала. Због тога је провера табела хемијске компатибилности апсолутно неопходна пре финалног дефинисања спецификација инсталације.

Zaptivni materijali i kompatibilnost u gasnim primenama

Procena materijala za zaptivanje: Viton, PTFE i EPDM za otpornost na temperaturu i hemikalije

Integritet zaptivača igra ključnu ulogu u određivanju pouzdanosti gasnih sistema tokom vremena. Viton® (FKM) ističe se jer se ne širi niti izbacuje pri izloženosti gasovima na bazi nafte i ostaje fleksibilan čak i na temperaturama do oko 400°F (204°C). PTFE je skoro neuporediv kada je u pitanju otpornost na hemikalije poput sumpor-vodonika i hlora, dobro funkcioniše čak i na temperaturama iznad 500°F (260°C). Međutim, postoji mana – pošto PTFE nije elastičan, za njegovu instalaciju je potrebna pažljiva obrada i dodatne nosače konstrukcije. EPDM odlično deluje protiv pare i alkalnih gasova na temperaturama ispod 300°F (149°C), ali treba biti oprezan u sredinama sa ugljovodonikom gde se brzo razlaže. Prilikom odabira odgovarajućeg materijala, proizvođači moraju uzeti u obzir nekoliko povezanih faktora: kakve će temperature biti prisutne, da li će hemikalije napadati materijal i koliko dobro zaptivač zadržava svoj oblik nakon sabijanja. Pogrešan izbor dovodi do problema veoma brzo – EPDM teži cepanju kada se koristi u aplikacijama sa LNG-om, dok Viton postaje previše krut i gubi sposobnost zaptivanja u ekstremno niskim temperaturama.

Спречавање цурења: усклађивање материјала електромагнетног вентила са одређеним типовима гасова

Врста гаса са којом имамо посла има већи значај од самог основног медијума приликом избора заптивки за индустријске примене. Када се ради са природним гасом који садржи угљен диоксид и водоник сулфид, инжењерима су потребни материјали који се неће хемијски реаговати нити набубрити током времена. Због тога су компоненти обложени ПТФЕ-ом постали неопходни у оваквим ситуацијама. Посебно за системе горивног гаса, често се наводи Витон гума јер отпорно делује на угљоводонике, без превеликог ширења или истискивања између делова. Рад са кисеоником представља сасвим другачије изазове. Објекти који руковују чистим кисеоником обично бирају посебно очишћене ПТФЕ заптивке или се опредељују за метал-на-метал контактне тачке. Ово помаже да се избегне било који ризик од пожара изазван остатцима угљоводоника. Не заборавите ни на додатке. Ствари као што су мирисни додаци, нпр. мерцаптани додати у цевоводе, или убризгавање метанола могу значајно променити начин на који агресивне хемикалије делују на заптивне материјале. Сећате ли се шта се десило на етиленској фабрици 2027. године? Морали су непланирано да зауставе производњу и извршити поправке у вредности два милиона долара након што су користили погрешну врсту еластомерних заптивки. Од тада, већина већих фабрика захтева независно тестирање свих заптивних материјала пре пуштања нове опреме у рад.

Кључни критеријуми за оптималан рад соленоидних вентила

Напон и електрична компатibilност у индустријским системима гаса

Избор одговарајућег напона намотаја који одговара стварно доступном напону у систему је апсолутно критичан. Ако нема довољно напона, уређај једноставно неће правилно реаговати или ће се само делимично активирати. Превише напона? То је такође лоша вест, јер брже уништава изолацију и може довести до прематурног квара намотаја. Ово је посебно важно у подручјима Класе I Дел 2, где добијање одговарајућих сертификата није опционo. Пре монтаже било чега, двапут проверите да ли је потребан AC или DC напајање. DC намотаји углавном раде тише, без досадног жубора и боље функционишу са резервним батеријама. AC верзије обезбеђују већи полазни момент када је то потребно, али имају склоност ка шуму при раду на граничним вредностима напона.

Ратинг притиска и диференцијални притисак за поуздано активирање вентила

Приликом одабира засуна, важно је да имају одговарајућу оцену за највиши притисак у систему и да су изграђени тако да могу поднети очекивану разлику у притиску (диференцијални притисак) преко отвора засуна. Засуни са директним деловањем добро функционишу када је разлика у притиску кроз њих скоро непостојећа, што их чини погодним за системе који раде у условима вакуума или са врло ниским притисцима. Већина засуна са помоћним покретачем (пајлот оператед) захтева барем 5 фунти по квадратном инчу разлике у притиску пре него што мембрана буде подигнута са свог седишта. Уколико не постоји довољно разлике у притиску, ови засуни имају тенденцију да се затворе само делимично, што може временом довести до цурења. Превазилажење класификације за коју је засун предвиђен такође изазива проблеме. Заптивке почињу да се деформишу, а целокупна структура постаје компромитована. Овакве ситуације не само да крше стандарде индустрије као што је ASME B16.5, већ значајно повећавају вероватноћу цурења из система.

Капацитет протока (Cv, SCFM) и његов утицај на ефикасност система

Sposobnost ventila da upravlja protokom, merena u jedinicama Cv (koje predstavljaju galone po minutu u SAD-u za vodu pri razlici pritiska od 1 psi) ili SCFM (standardni kubni stopa po minutu), ima direktni uticaj na potrošnju energije i opštu stabilnost procesa. Kada su ventili pre mali za svoju namenu, uzrokuju značajan pad pritiska zbog čega kompresori i regulatori na izvoru moraju više da rade nego što je neophodno. Ovaj efekat kompenzacije može povećati potrošnju energije za oko 15%, prema istraživanju Instituta za kontrolu fluida objavljenom 2023. godine. Pravilan izbor veličine je važan jer odgovarajuće dimenzije ventila osiguravaju efikasan rad i sprečavaju nepotrebno opterećenje opreme u celom sistemu.

Cv = Q √(SG / ΔP)

Gde К = potreban protok gasa (GPM), SG = specifična težina u odnosu na vazduh, i δP = dozvoljeni pad pritiska (psi). Prevelike dimenzije izazivaju turbulentnost i smanjuju tačnost kontrole – posebno problematično kod modulacionih ili niskoprotoknih primena.

Нормално отворено насупрот нормално затвореном: усклађивање конфигурације са потребама сигурности

Понашање у случају отказа заиста зависи од тога шта се дешава када нешто пође по злу подразумевано. Узмимо, на пример, НЗ вентиле – они се аутоматски затварају у случају губитка напона, што их чини апсолутно неопходним у ситуацијама које укључују процесе сагоревања, системе за отопљење или било шта што има везе са токсичним гасовима. Са друге стране, НО вентили остају отворени чак и када дође до отказа, због чега су боље погодни за системе хлађења или системе продувавања, где би заустављање тока стварало веће проблеме него што би било премерано ослобађање материје. Према недавним студијама из часописа Process Safety Journal из 2022. године, скоро четири од пет цурења гаса догодило се због погрешно подешених вентила. Зато је толико важно проверити да ли сваки вентил одговара одређеним СИЛ захтевима за ту конкретну инсталацију. И не заборавите да неко независно двапут провери исто, само да буде сигурно.

Механизми за безбедност и сигурно функционисање код гасних електромагнетних вентила

Рад у стању кvara при престанку напајања: повратак помоћу опруге и хитно затварање

Механизми повратка помоћу опруге функционишу као уграђени системи безбедности којима није потребан никакав спољашњи извор енергије, нема потребе за батеријама, а камоли за компримованим ваздухом. Када дође до прекида струје, ове механичке опруге тренутно ступају у акцију, померајући клип у унапред подешени положај, који је обично затворен код нормално затворених вентила. Ова брза реакција спречава неконтролисано цурење гаса, што би могло довести до серијских експлозија на местима где се природни гас транспортује или обрађује. Према индустријским подацима које смо видели, свака несрећа може просечно коштати више од око 740.000 долара. Због тога дизајни са повратком помоћу опруге остају веома популарни међу инжењерима који раде на применама нивоа СИЛ 2 до 3, јер обезбеђују добру заштиту и разумне трошкове у поређењу са другим доступним опцијама данас.

Интегрисане сигурносне карактеристике: хитно искључивање, спречавање цурења и контрола притиска

Гасни електромагнетни вентили данас долазе са неколико нивоа заштите који су уградећи. Када је у питању хитна ситуација, систем ЕСД ради уз помоћ детектора гаса. Ако ниво достигне око 5% ЛЕЛ, вентил се аутоматски искључује како би спречио могуће опасности. Конструкција обухвата троструке заптивке дијафрагме заједно са посебним заптивкама вратила направљеним од материјала као што је ПТФЕ преко нерђајућег челика. Ове побољшане карактеристике смањују могућа места цурења за отприлике 90% у поређењу са старијим моделима који имају само две заптивке. Регулација притиска је још једна кључна карактеристика која омогућава сталан рад у критичним опсезима између 200 и 500 mbar. Ово помаже да се спрече нагли скокови притиска који би могли оштетити заптивке при поновљеном отварању и затварању вентила. Сви ови компоненти раде заједно тако да не дође до неочекиваних цурења гаса чак ни након година рада услед промена температуре, вибрација и нормалног хабања. Таква поузданост испуњава важне индустријске стандарде попут API RP 14C и IEC 61511 за захтеве у вези безбедности.

Често постављана питања

Koje su razlike između direktno delujućih i upravljanih elektromagnetskih ventila u gasnim sistemima?

Direktno delujući elektromagnetski ventili koriste klizač koji je direktno postavljen iznad otvora za brzo aktiviranje, što ih čini idealnim za primene sa niskim protokom poput gorionika i analizatora. S druge strane, upravljani ventili koriste razliku u pritisku kako bi pomogli pri aktiviranju, što ih čini pogodnim za primene sa višim pritiskom poput glavnih gasovodnih linija i kotlova.

Zašto je vreme reagovanja ventila kritično u gasnim sistemima?

Brzo vreme reagovanja ventila je od suštinskog značaja kako bi se sprečilo stvaranje talasa pritiska u slučajevima opasnosti, što može poremetiti procese sagorevanja. Standardi poput NFPA 86 zahtevaju zaustavljanje u roku od 250 milisekundi kako bi se osigurala sigurnost u sistemima koji rade sa osetljivim gasnim primenama.

Kako izbor materijala utiče na performanse elektromagnetskih ventila u korozivnim sredinama?

Izbor materijala je od presudnog značaja za otpornost na koroziju u teškim uslovima. Nerđajući čelik kao što je SS316 često se koristi u opštim primenama, ali legure poput Hastelloy C-276 pružaju bolju otpornost na agresivne hemikalije. Odgovarajući zaptivači poput PTFE i Viton takođe imaju važnu ulogu u održavanju pouzdanosti sistema.
