Kelebek Vanalar Optimal Gaz Akış Kontrolü için Gerekli midir?

Kelebek Valflerin Çalışma Prensibi ve Gaz Sistemlerindeki Temel Tasarım Çeşitleri

Gaz ve Sıvı Akış Kontrolünde Kelebek Valflerin Çalışma Prensibi

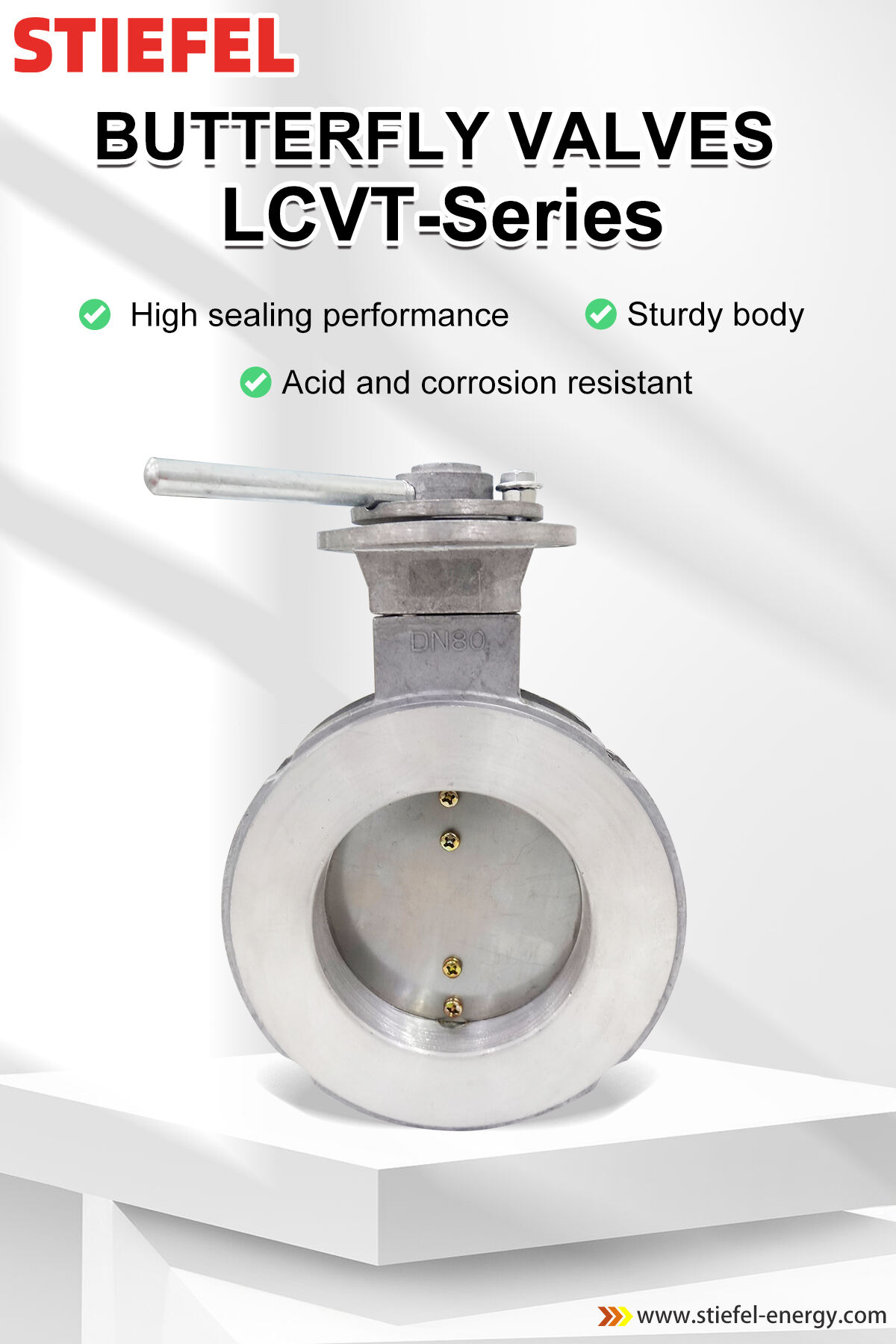

Kelebek vana, ortası bir mil etrafında dönen bir disk ile gaz akışını kontrol ederek çalışır. Tamamen açıkken, bu disk akış yönüne hizalanır ve direnci azaltarak basınç kayıplarını minimum seviyede tutar. Kulp sadece 90 derece döndürüldüğünde, disk akış yolunun karşısına geçer ve lastik benzeri sızdırmazlık elemanlarına bastırarak anında kapatma yapar. Bu tasarımın sadeliği, Delco Fluid'ın 2024 yılına ait en güncel teknik özelliklerine göre, genellikle 150 psi'nin altında çalışma basınçlarında çalışan boru hattı sistemlerinde acil kapatma durumları için bu vanaların çok popüler olmasının nedenidir.

Kelebek Vana Türleri: Flanşlı, Lüg ve Eksantrik Tasarımlar Farklı Gaz Uygulamaları İçin

Gaz sistemlerinde kullanılan üç ana tasarım vardır:

• Flanşsız (Wafer) vanalar iki flanş arasına yerleştirilir ve sızdırmazlık için boru hattı sıkıştırmasına dayanır—düşük ila orta basınçlı doğalgaz hatları için idealdir.
• Lüg vanalar flanşlara doğrudan cıvata ile bağlanmaya olanak tanıyan dişli geçmeler içerir; böylece tüm sistemi kapatmadan vananın sökülmesini sağlar.
• Eksantrik vanalar , çift ve üçlü kaymalı tipler dahil olmak üzere, çalıştırma sırasında diski oturma yüzeyinden kaldırmak için kaymalı sap kullanır ve bu da yüksek devirli darbeleme uygulamalarında aşınmayı azaltır.

2024 Vana Malzemesi Çalışmasına göre, maliyet verimliliği ve çift yönlü sızdırmazlık özellikleri nedeniyle gaz boru hatları kurulumalarının %62'sinde flanşsız tip vanalar kullanılmaktadır.

Darbeleme Performansını Etkileyen Disk Geometrisi ve Sızdırmazlık Teknolojileri

Disklerin şekli ve nasıl sızdırmaz hale getirildiği, performansları açısından oldukça önemlidir. Araştırmalar, düz kenarlara kıyasla konveks kenarlı disklerin tıkanma doğrusallığını geçen yıl Delco Fluid tarafından yapılan çalışmaya göre yaklaşık %30-35 oranında artırabileceğini göstermiştir. Sızdırmazlık elemanları konusunda, birçok üretici artık çift sızdırmazlık tasarımlarında PTFE ve metal kombinasyonlarını kullanmaktadır. Bu yapılar, -40 derece Fahrenhayt'tan 600 dereceye kadar uzanan geniş bir sıcaklık aralığında oldukça dayanıklı olabilmektedir. Bazı yeni elastomer sızdırmazlık elemanları aslında API 598 sızdırmazlık testlerinin sıfır kaçak kriterlerini geçebilmektedir; ancak mühendisler, özellikle aşırı sıcaklık koşullarında uygulama alanlarına dikkat etmelidirler çünkü ısı bu tür durumlarda sorun yaratabilir.

Gaz Boru Hattı Kesilmesi ve Ayarlamasında Kelebek Vanaların Avantajları

Büyük Çaplı Gaz Hatları için Kompackt, Hafif ve Maliyet Etkin Tasarım

Kelebek vanalar, 2023 yılı Fluid Control araştırmasına göre, geleneksel kelebek vanalara göre yaklaşık %60 daha az yer kaplar ve bu da onları özellikle büyük çaplı gaz borularında, alan kullanımının önemli olduğu yerlerde oldukça iyi bir tercih haline getirir. Polimer takviyeli gövde yapısı, küresel vanalara göre yapısal ağırlığı yaklaşık %45 azaltır ve bu durum yıllar süren saha çalışmalarıyla doğrulanmıştır. Çapı 24 inçten büyük borular söz konusu olduğunda tüm bu avantajlar maliyet açısından da birikerek artar. Şirketlerin çoğu, bu tip vana sistemine geçiş yaparak malzeme maliyetlerinde %20 ile %35 arasında tasarruf sağladığını bildirmektedir.

Küresel ve Vana Vanalara Göre Kurulum ve Bakımın Kolaylığı

Basit flanş hizalaması ve minimum donanım nedeniyle küresel vana ile karşılaştırıldığında kurulum %50 daha hızlıdır. Çift yönlü sızdırmazlık, komşu boru hattını sökmeye gerek kalmadan oturak değiştirme imkanı sunar; bu avantaj endüstriyel denetimlerde 12 doğal gaz tesisinde gözlemlenmiştir. Alan verileri ayrıca bakım sırasında küresel vana yenilemelere kıyasla %40 daha az iş saati kayıpları olduğunu göstermektedir.

Acil Durumlarda Hızlı Kesme Kabiliyeti ve Performans Avantajları

Çeyrek tur aktüasyonu, basınç artışları sırasında 3 saniyenin altında tam kapanmayı sağlar ve bu da geçit vanalarına göre 8 saniye daha hızlıdır (API 598 Acil Durum Müdahale Denemeleri 2023). Bu hızlı tepki, gaz sızıntısı olaylarında ikincil arızaların %92'sini önler, NTSB boru hattı olay raporlarına göre.

Manuel, Pnömatik ve Elektrikli Aktüasyon Yöntemleri ile Gaz Akışı Yönetiminde Hassasiyet

Küresel vanaları çalıştırmak için temelde üç farklı yöntem vardır. Sık sık ayar gerektirmeyen sistemlerde, küçük tesisatlarda operatörlerin gerektiğinde fiziksel olarak çevirebileceği manuel aktüatörler yeterlidir. Pnömatik versiyonlar, kompresör hava beslemesine dayanır ve genellikle 90 derecelik dönüşlerini düz bir şekilde iki saniye içinde tamamlarlar. Bu da onları uzaktan hızlı kapatma gerektiren ya da acil durumlarda kullanılmak üzere uygun kılar. Elektrikli modeller ise yaklaşık 0,1 derece aralıklarla çok hassas kontrol sunmaları bakımından öne çıkarlar ve özellikle hassas akış kontrolü en çok önemli olduğu durumlar için idealdir. Bu elektrikli aktüatörler genellikle üreticilerin iddiasına göre on bin saatin üzerinde kesintisiz çalışma süresi boyunca değiştirilmeden kullanılabilen fırçasız DC motorlarla donatılmıştır.

Gerçek Zamanlı İzleme İçin SCADA ve Endüstri 4.0 Sistemleri ile Entegrasyon

Modern kelebek vanalar SCADA ağları ile entegre edilerek artık vananın konumu, torku ve debi oranlarının gerçek zamanlı izlenmesine olanak sağlıyor. Ağ tabanlı sistemler, manuel denetim sistemlerine kıyasla acil durum tepki sürelerini %37 azaltmaktadır (2024 Endüstriyel Otomasyon Raporu). Nesnelerin İnterneti (IoT) ile donatılmış aktüatörler artık titreşim, sızdırmazlık aşınması ve hizalama bozulmasını tespit eden gömülü sensörler sayesinde öngörücü bakım uygulamalarını desteklemektedir.

Otomatik Kurulumlarda Tepki Süresi, Güvenilirlik ve Arızaya Karşı Güvenlik Mekanizmaları

Gaz sistemleriyle çalışırken güvenlik özellikleri kesinlikle hayati öneme sahiptir. Basınç düştüğünde pnömatik aktüatörler devreye girer ve yaklaşık 1,5 saniye içinde güvenli bir pozisyona geçer. Yay geri dönüş mekanizması, acil durumlarda vanaları daha hızlı kapatma konusunda çok daha iyi bir performans gösterir; genellikle yaklaşık 0,8 saniyede kapatır. Birden fazla arızanın aynı anda meydana geldiği gerçekten zorlu senaryolar için üçlü yedekli kontrol sistemleri, iletişim kesintisi yaşansa bile tepki süresi 50 milisaniyenin altında kalacak şekilde her şeyin sorunsuz çalışmasını sağlar. Ayrıca yangın güvenliği standartlarını da unutmayın. Sistemler, 1.500 derece Fahrenhayt'a kadar çıkan sıcaklıklarda bile en az yarım saat boyunca güvenilir bir şekilde çalışabildiklerini kanıtlamak için API 607 ve API 6FA gereksinimlerine göre kapsamlı testlerden geçmelidir.

Kritik Gaz Uygulamalarında Kelebek Vanaların Performans Sınırlamaları ve Uygunluğu

Değişen Basınç Koşulları Altında Throttling Hassasiyeti ve Akış Regülasyonu Kapasiteleri

Kelebek vanalar, sabit basınçlar altında ±%5-10 akış kontrolü ile orta düzeyde throttling hassasiyeti sunar. Ancak, 50 psi'nin üzerindeki diferansiyellerde performans önemli ölçüde düşer. Diskin varlığı, laminer akışı bozar ve hassas uygulamalar için uygunluğu sınırlayan düzensiz tork talepleri oluşturur; örneğin doğal gaz kompresör istasyonları gibi.

Yüksek Basınç, Yüksek Sıcaklık ve Hassas Kontrol Ortamlarında Karşılaşılan Zorluklar

Çoğu standart kelebek vana, 1.480 psi'nin (Class 900 rating) altında koşullarda ve yaklaşık 400 Fahrenhayt derece sıcaklıklarda iyi çalışır. Ancak, basınçların 25.000 psig'in üzerine çıktığı ve sıcaklıkların 800 Fahrenhayt dereceye ulaştığı asitli gaz işleme tesisleri gibi gerçekten zorlu ortamlarda, sızdırmazlık sorunları ciddi sorunlar haline gelmeye başlar. Bu vanalar, bu tür zorlamalara dayanacak şekilde üretilmemiştir. Tam geçişli top vanalara göre, disk etrafındaki düzensiz akış paterni, hızlı hareket eden gaz akımlarında aşınma ve yıpranmayı hızlandırır. Geçen yılın vana performansı çalışmasından gelen endüstriyel verilere göre, LNG tesislerindeki bakım ekipleri, bu vanaların yaklaşık %78'inde her üç ayda bir bakım gerektirdiğini bildirmektedir.

Akış Katsayısı (Cv) ve Ayar Aralığı Oranı Verileri Orta Ölçekli Endüstriyel Sistemler için

Bu metrikler, orta basınçlı hava sistemlerinde (50—800 psig) optimal performansı doğrulamaktadır; ancak eksantrik tasarımlar, değişken talebi olan yakıt gazı karışımları için daha uygundur.

Gaz Sistemlerinde Ana Kontrol Vanaları Olarak Kelebek Vanaların Rolüne Dair Tartışmalar

Parasal tasarruf sağlasalar da, geçen yıl Ponemon tarafından yapılan araştırmaya göre yaklaşık %62 oranındaki proses mühendisi, önemli sistemlerde yedek kapatma işlemleri için hâlâ kelebek vanaları kullanmaktadır çünkü kelepçe contaları sıcaklık değişimlerinde genellikle arızalanmaktadır. Yeni nesil üçlü eksantrik tasarım, taşıma sırasında ortaya çıkan can sıkıcı metan sızıntılarının yaklaşık %89'unu önleyebilmektedir; ancak tepki süresi konusunda bir sorun vardır. Bu vanaların tepki süresi 0,8 ila 1,2 saniye arasında olup, acil durumlarda kapatma yapmak için gerekli olan 0,3 saniyelik küresel vana tepki süresine kıyasla oldukça yavaştır. Bu fark, özellikle güvenlik sistemi seviyesi SIL-3 olarak belirlenmiş sistemlerde, acil kapatma işlemlerinin hızlı bir şekilde yapılmasının gerektiği durumlarda çok önemlidir.

Gaz Tipi, Basınç ve Çevresel Koşullara Uygun Kelebek Vanayı Seçmek

Doğal Gaz, CO₂, Buhar ve Aşındırıcı Gazlar ile Malzeme ve Conta Uyumu

Doğru malzemelerin seçilmesi, hangi tür gazlarla uğraşıldığına ve çalışma koşullarının ne kadar ekstrem olduğuna bağlıdır. EPDM contalar, sıcaklığın eksi 40 derece Fahrenheit'ten (yaklaşık eksi 40 derece Celsius) 300 derece Fahrenheit'e (yaklaşık 149 derece Celsius) kadar değiştiği aralıklarda doğalgaz tesisatları ve su sistemleri için oldukça iyi çalışmaktadır. Buhar ya da asidik maddelerin bulunduğu durumlarda ise PTFE astarlar, neredeyse 450 derece Fahrenheit sıcaklığa dayanabilmekte olup standart malzemelerin yetersiz kalacağı endüstriyel uygulamalar için uygun hale gelmektedir. Özellikle klor işleme tesislerinde gibi çok sert ortamlarda çalışırken mühendisler genellikle paslanmaz çelik disklerle nikel alüminyum bronz şaftları birlikte kullanmaktadır çünkü bu kombinasyonlar zamanla kimyasal korozyona daha iyi direnç göstermektedir. Geçen yıl Fluid Control Institute tarafından yayınlanan son araştırmalara göre, doğru malzeme kombinasyonlarının seçilmesi, uyumsuz bileşenlere kıyasla contaların başarısız olma oranlarını neredeyse üçte ikiye düşürmektedir.

Basınç Sınıfı Değerleri (ANSI) ve Uygulamaya Özel Uygunluk

ANSI Sınıf 150 vanalar, HVAC ve düşük basınçlı gaz nakliyesi için yeterlidir (£275 psi), buna karşılık Sınıf 600 modeller, 1.440 psi'ya kadar dayanabilen kompresör istasyonları için uygundur. Mühendisler özellikle hidrojen sistemlerinde daha yüksek güvenlik payları uygulamalıdır; çünkü molekül boyutu kaçak riskini artırır ve standart gereksinimlerin üzerinde %20'lik bir güvenlik payı gerektirir.

Çevresel Dayanıklılık: Yangına Dayanıklı Tasarımlar, Kaçak Emisyonlar ve Dış Ortamda Dayanıklılık

Üçlü kayıtlı metal oturmalı vanalar, 1.400°F (760°C) sıcaklıkta 30 dakika süreyle sızdırmazlık kapasitesini koruyarak API 607 yangın güvenliği standartlarına uyar. Harici üniteler, UV stabilize edilmiş EPDM contalar ve epoksi kaplı gövdelere sahip olup, standart versiyonlara göre hava koşullarına bağlı arızaları %81 oranında azaltır. Kaçak emisyon kontrolü için ISO 15848-1 testi, metan taşımacılığı gibi sera gazı yoğun sektörlerde uygunluğu sağlar.

Sektör Uygulamaları: Petrol ve Doğalgaz, Enerji Üretimi ve Su Arıtma Vakası Bilgileri

LNG terminalinde, uzatılmış kapaklarla donatılmış kriyojenik kelebek vanalar -320°F (-196°C) sıcaklıkta güvenilir şekilde çalışır. Güç santralleri, buhar atlatma kontrolü için yüksek performanslı versiyonları kullanarak %98,6 kesme doğruluğu sağlar. Ulusal su sistemlerinde NSF sertifikalı vanaların kullanımı, uygun olmayan alternatiflere göre %42 daha az bakım sorunu bildirilmiştir (Su Altyapısı Raporu 2024).

SSS

Gaz sistemlerinde kelebek vananın temel işlevi nedir?

Gaz sistemlerinde bir kelebek vana ana işlevi, vana içinde bir diskin döndürülmesiyle gaz akışını kontrol etmek, hızlı kapatma veya akışın düzenlenmesine olanak sağlamaktır.

Kelebek vanaların farklı türleri nelerdir?

Kelebek vanaların ana türleri arasında wafer, lug ve eksantrik tasarımlar yer alır. Her tür, farklı basınç ve gaz uygulama senaryolarına uygun şekilde tasarlanmıştır.

Büyük çaplı gaz hatlarında kelebek vanalar diğer vana türleriyle nasıl kıyaslanır?

Kelebek vanalar, geleneksel vana veya top vanalara kıyasla daha kompakt, hafif ve maliyet açısından daha avantajlıdır; bu nedenle büyük çaplı gaz hatları için idealdir.

Farklı gaz türleri için kelebek vanalarda yaygın olarak hangi malzemeler kullanılır?

EPDM, PTFE ve 316 paslanmaz çelik gibi malzemeler, doğal gaz, CO₂ ve buhar gibi belirli gazlarla uyumluluğuna ve sıcaklık ile basınç koşullarına göre kullanılır.

Kelebek vanalar yüksek basınç ve sıcaklık ortamlarında kullanılabilir mi?

Bazı kelebek vanalar ılıman ortamlar için uygun olsa da, asitli gaz işleme tesislerinde yaygın olarak karşılaşılan aşırı yüksek basınç ve yüksek sıcaklık koşullarında iyi performans göstermeyebilir.
